I. Technická štruktúra a konštrukčné normy
Dizajn z Európske predlžovacie káble musí prísne dodržiavať nasledujúce technické špecifikácie:

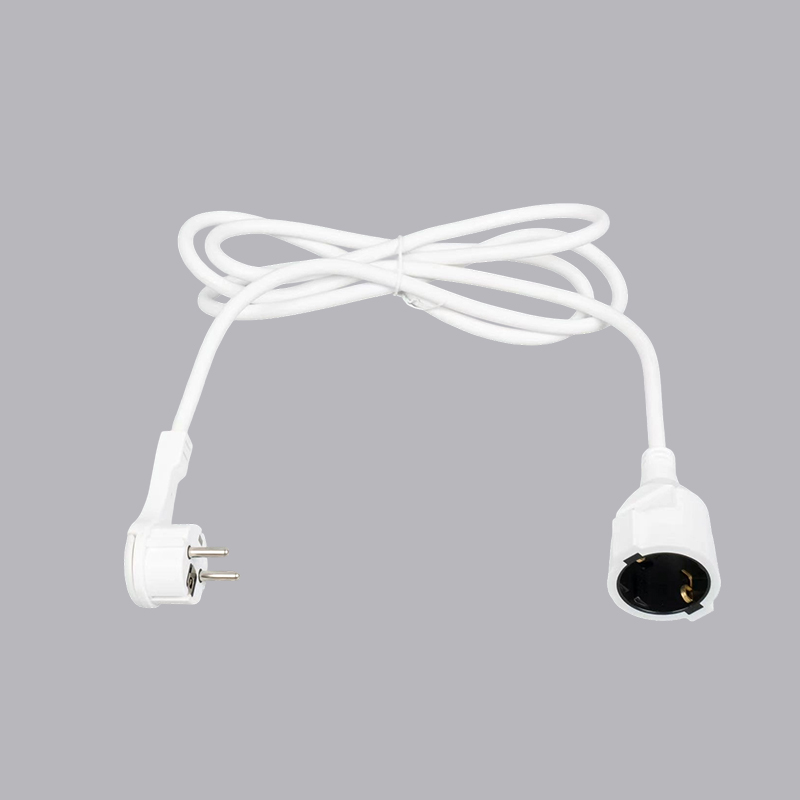

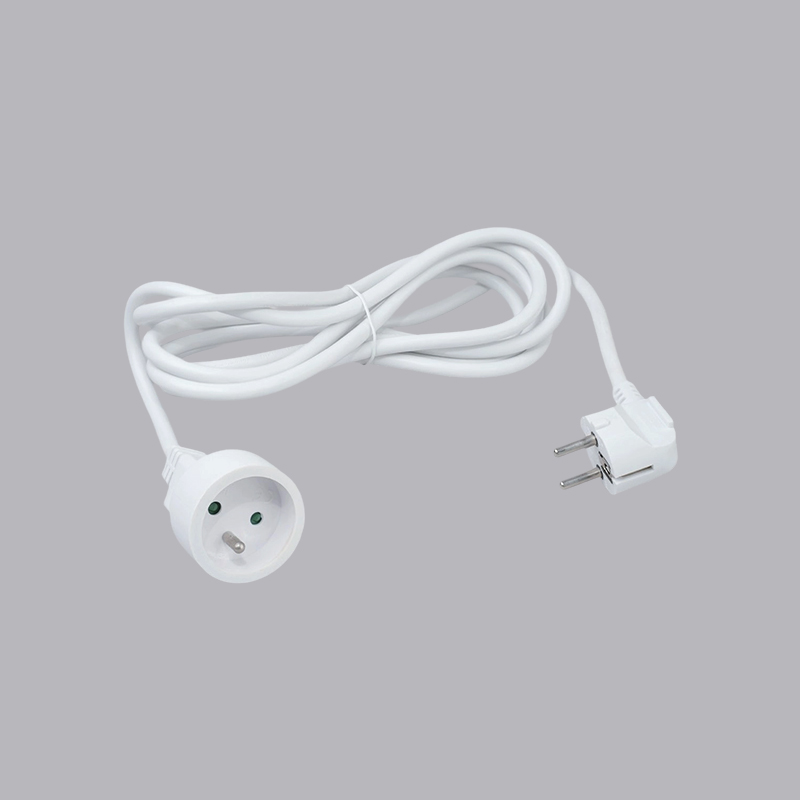

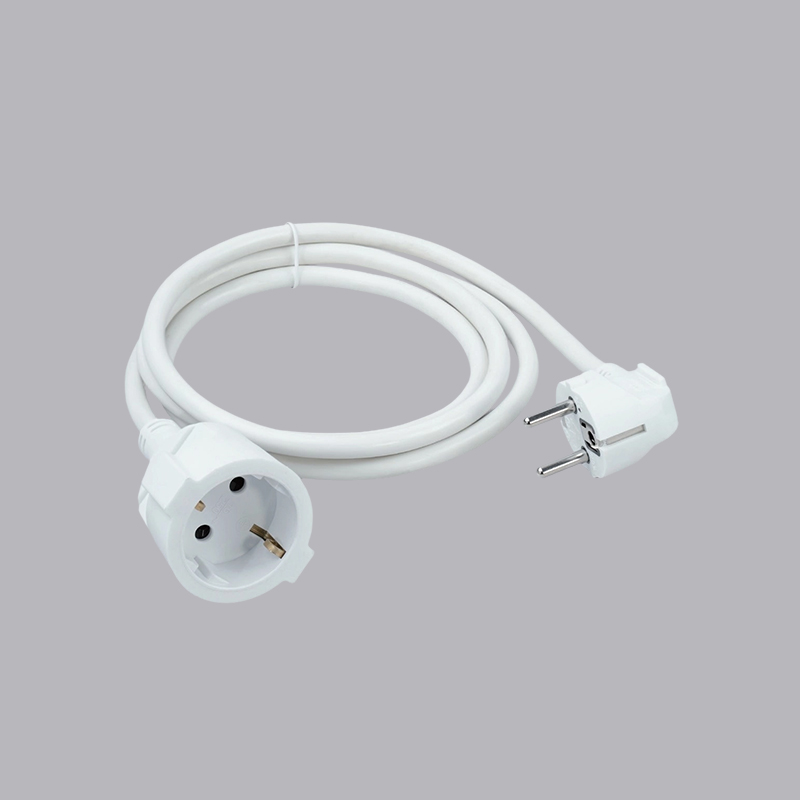

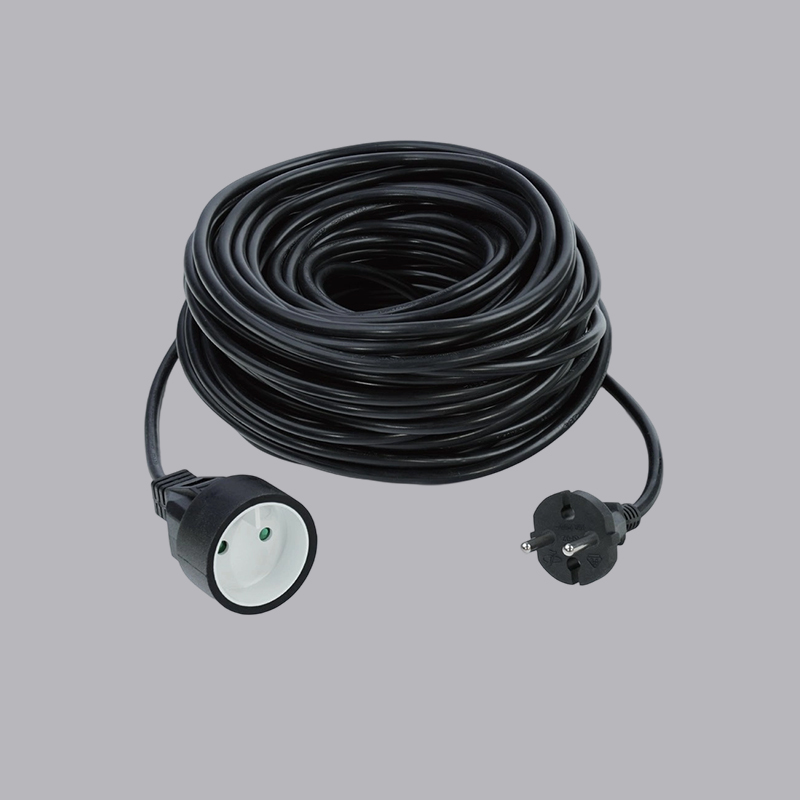

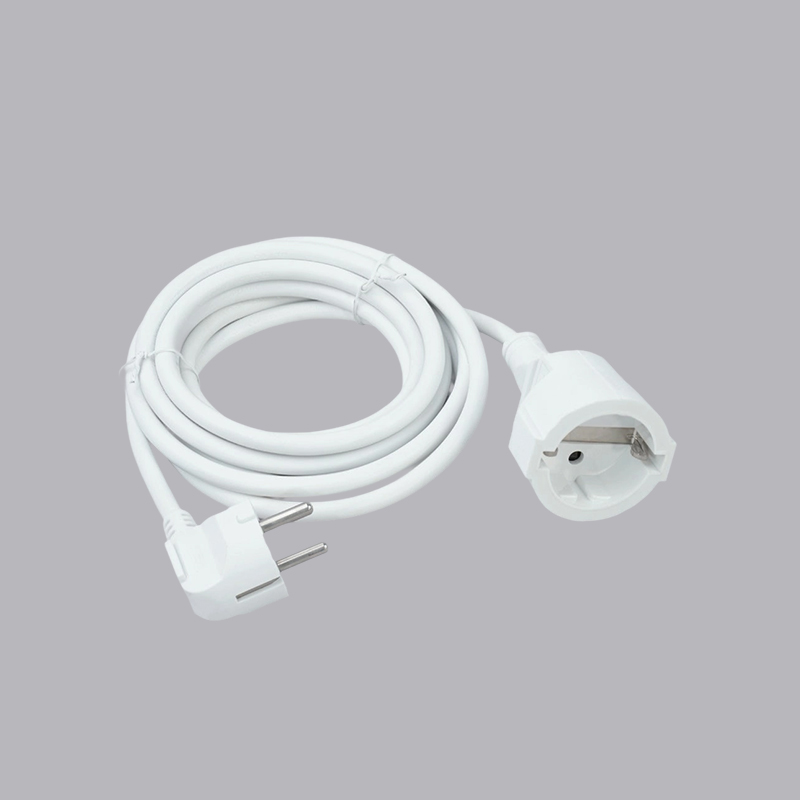

Rozhranie Plug and Socket
Európske zástrčky zvyčajne zodpovedajú štandardu CEE 7/7 (kompatibilné s nemeckými typmi Schuko a francúzskymi typmi E/F). Vyznačujú sa valcovými kolíkmi s priemerom 4,8 mm a dĺžkou 19 mm a pružinovým kontaktom na uzemňovacej strane. Rozhranie zásuvky musí spĺňať normy EN 50075 (neuzemnené) alebo EN 50077 (uzemnené), aby bola zabezpečená kompatibilita s bežnými európskymi elektrickými spotrebičmi.
Špecifikácie káblov a vodivosť
Jadrový vodič musí byť z bezkyslíkatej medi (OFC) s vodivosťou 100 % IACS (International Annealed Copper Standard). Bežné prierezové oblasti zahŕňajú:
0,75 mm² (menovitý prúd 10A, výkon 2300W)
1,5 mm² (menovitý prúd 16A, výkon 3680W)
2,5 mm² (menovitý prúd 25A, výkon 5750W)
Izolácia je zvyčajne vyrobená z polyvinylchloridu (PVC) alebo materiálu s nízkou dymivosťou a nulovým halogénom (LSZH) a je odolná voči teplotám od -15 °C do 70 °C.
Hodnotenie ochrany krytu
Podľa IEC 60529 musia vnútorné predlžovacie káble spĺňať IP20 (ochrana pred úrazom elektrickým prúdom), zatiaľ čo vonkajšie produkty musia spĺňať IP44 (odolné voči striekajúcej vode) alebo IP67 (odolné voči prachu a vode).
II. Veda o materiáli a bezpečnostné charakteristiky
Výber materiálu pre európske predlžovacie káble priamo určuje ich elektrickú bezpečnosť, odolnosť a prispôsobivosť voči životnému prostrediu. Ich systém základných materiálov je starostlivo navrhnutý tak, aby spĺňal prísne predpisy EÚ.
1. Izolácia a materiálové inžinierstvo plášťa
Technológia formulácie PVC (polyvinylchlorid): Ako najbežnejšie používaný materiál musí jeho zloženie dosiahnuť rovnováhu spomaľovania horenia, pružnosti a odolnosti proti starnutiu.
Nehorľavosť: Musí vyhovieť norme IEC 60332-1 (test vertikálneho horenia s jedným káblom) a prísnejšej norme IEC 60332-3 (test horenia v balíku). Systémy spomaľujúce horenie zvyčajne využívajú kompozitné retardéry horenia, ako je hydroxid hlinitý (ATH) a hydroxid horečnatý (MDH), ktoré počas spaľovania pôsobia synergicky. Počas spaľovania sa rozkladajú, absorbujú teplo a uvoľňujú vodnú paru, čím riedia horľavé plyny. Zvyčajne sa vyžaduje, aby index kyslíka (OI) bol vyšší ako 32 % (ASTM D2863).
Odolnosť proti starnutiu a mechanické vlastnosti: Zmäkčovadlá s dobrou odolnosťou voči migrácii (ako DINP a DOTP) by sa mali vybrať, aby sa zabránilo krehkosti po dlhšom používaní. Činidlá proti starnutiu (ako sú sadze) musia účinne odolávať degradácii UV žiarením. Požiadavky na pevnosť v ťahu sú vo všeobecnosti ≥ 15 MPa a predĺženie pri pretrhnutí ≥ 150 % (norma EN 50363).
Alternatívne aplikácie materiálov:
Materiály Low Smoke Zero Halogen (LSZH) sa primárne používajú v miestach s prísnymi požiadavkami na požiarnu bezpečnosť, ako sú metro, letiská a dátové centrá. Sú založené na polyolefínoch (ako EVA) a retardéroch horenia, ako je ATH/MDH. Počas spaľovania musí byť hustota dymu a priepustnosť svetla > 60 % (IEC 61034) a korozívnosť plynov (pH a vodivosť) musí zodpovedať EN 50267-2-2.
Gumové materiály sa používajú v priemyselných predlžovacích kábloch pre veľké zaťaženie (ako je štruktúra H07RN-F). Ponúkajú vynikajúcu odolnosť voči oleju, mrazu (do -40°C) a odolnosť proti mechanickému rozdrveniu (v súlade so sériou testov EN 60811).
2. Výber a úprava kovu vodiča
Bezkyslíková meď (OFC): Čistota ≥ 99,95 %, vodivosť ≥ 101 % IACS. Jeho extrémne nízky obsah kyslíka (<0,001%) zabraňuje vodíkovému krehnutiu a zaisťuje stabilitu vodiča po dlhodobom používaní.
Proces pokovovania:
Niklovanie na kolíkoch/objímkach: Vrstva niklu má zvyčajne hrúbku 3-5μm (podľa EN 50525-1). Poskytuje predovšetkým tvrdosť, odolnosť proti opotrebeniu a chráni základný materiál pred oxidáciou. Podkladový medený alebo mosadzný základný materiál si musí zachovať dobrú elasticitu.
Pocínovanie na vnútornom medenom jadre: V priemyselných prostrediach s vysokou vlhkosťou sa pocínovanie často používa na medených vodičoch, aby sa účinne zabránilo zvýšenému prechodovému odporu spôsobenému sulfidáciou alebo oxidáciou a zlepšila sa spájkovateľnosť.
3. Návrh konštrukcie a bezpečnostné mechanizmy

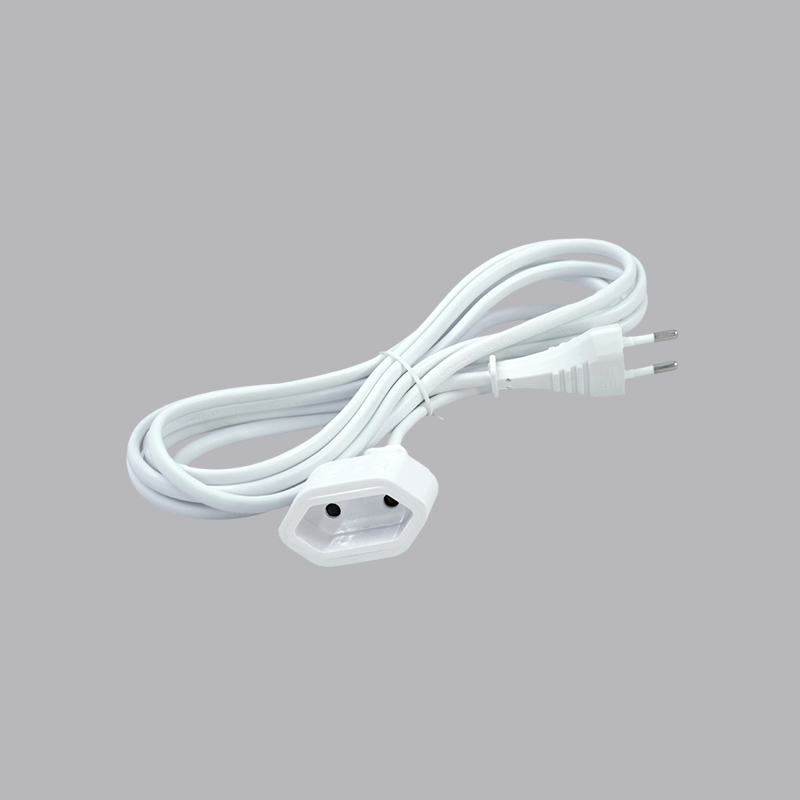

Systém dvojitej izolácie: Mnoho európskych predlžovacích káblov využíva dizajn „dvojitej izolácie“, ktorý pozostáva zo základnej izolácie (PVC vrstva na vodiči) a dodatočnej izolácie (buď celkového vonkajšieho plášťa alebo vnútornej izolačnej štruktúry). Tieto produkty nevyžadujú uzemňovací vodič (iba dva vodiče) a sú označené symbolom „U“ (kruhový). Vyhovujú norme EN 60309 a poskytujú zvýšenú bezpečnostnú redundanciu.
Odľahčenie od ťahu: Na rozhraní medzi káblom a zástrčkou/zásuvkou je vytvorené flexibilné "odľahčenie od ťahu" alebo vnútorné upínacie zariadenie, zvyčajne vstrekované. To spĺňa požiadavky na skúšku ohybom podľa EN 60799 a zabraňuje vnútornému zlomeniu drôtu v dôsledku opakovaného ohýbania.
III. Systematická analýza aplikačných scenárov a riadenia záťaže
Výber predlžovacieho kábla je systematický projekt, ktorý si vyžaduje komplexné rozhodnutie na základe charakteristík zaťaženia, podmienok prostredia a bezpečnostných predpisov.
1. Analýza typu a charakteristík zaťaženia
Odporové záťaže: Ako sú žiarovky a elektrické ohrievače. Ponúkajú stabilný prúd a nízky nábehový prúd, vďaka čomu je výber relatívne jednoduchý; musia spĺňať iba menovitý výkon.
Indukčné záťaže: Napríklad motorové náradie (elektrické vŕtačky, kompresory) a chladničky. Štartovacie (nábehové) prúdy môžu dosiahnuť 5-7-násobok menovitého prúdu a trvať stovky milisekúnd. Káble (zvyčajne s dostatočnou plochou prierezu) a konektory (aby sa zabránilo erózii oblúkom) musia byť zvolené tak, aby vydržali toto krátke preťaženie.
Kapacitná záťaž: Napríklad spínané zdroje (počítače, nabíjačky mobilných telefónov). Pri zapnutí sa objaví veľký nabíjací prúd kondenzátora (nábeh). Hoci toto prepätie trvá len krátko, stále ovplyvňuje kontakty konektora.
Nelineárne záťaže: Ako sú invertory a napájacie zdroje LED ovládačov. Tieto záťaže generujú harmonické vyššieho rádu (najmä tretiu harmonickú), čo môže spôsobiť, že neutrálny prúd prekročí fázový prúd. Pri predlžovacích kábloch s viacerými otvormi je potrebné tento faktor plne zvážiť a zvoliť prevedenie s hrubším prierezom neutrálneho vodiča.
2. Sprievodca profesionálnym výberom pre špecifické prostredia
Priemyselné dielne/staveniska:
Typ kábla: Musí sa použiť odolný kábel s gumovým plášťom (napríklad H07RN-F). Jeho odolnosť voči olejom, mechanická odolnosť proti rozdrveniu a odolnosť voči poveternostným vplyvom (-25°C až 60°C) ďaleko prevyšuje PVC.
Stupeň ochrany: Minimálne IP67, ochrana proti vniknutiu chladiacej kvapaliny, kovových úlomkov a prachu.
Ďalšie funkcie: Integrovaný RCD (reziduálny prúd) a nadprúdová ochrana sú osvedčenými postupmi.
Dátové centrá/počítačové miestnosti:
Požiadavky na spomaľovač horenia: Kábel LSZH je povinný, aby sa zabránilo toxickému dymu a korozívnym plynom poškodzovať presné zariadenia a brániť evakuácii v prípade požiaru.
Požiadavky na výkon: Káble musia mať nízku indukčnosť a nízku impedanciu, aby sa zabezpečila stabilita napätia. Tieto káble sú často sprevádzané prispôsobeným PDU (jednotka distribúcie energie) od výrobcov, ako je Cixi Lianou Electrical Appliance Co., Ltd.
Zdravotnícke zariadenia:
Zhoda s normou: Musí spĺňať bezpečnostnú normu EN 60601-1 pre lekárske elektrické zariadenia. Táto norma má mimoriadne prísne predpisy pre zemný zvodový prúd a zvodový prúd pacienta (zvyčajne <0,1 mA).
Konštrukčný dizajn: Zástrčky a zásuvky majú zvyčajne rôzne farby alebo tvary, aby sa zabránilo náhodnému zapojeniu do nelekárskych okruhov.
Vonkajšie a dočasné akcie:
Mechanická ochrana: Káble by mali mať vysoko odolný vonkajší plášť a môžu obsahovať dodatočnú pancierovú vrstvu.
Viditeľnosť a bezpečnosť: Káble by mali byť jasne sfarbené (oranžové alebo žlté) a vybavené prúdovými chráničmi s vysokou citlivosťou 30 mA, aby sa zabránilo úrazu elektrickým prúdom z vlhkosti.
Sezónna prispôsobivosť: V chladných oblastiach sa uistite, že materiál kábla pri nízkych teplotách neskrehne.
3. Inžinierske princípy riadenia zaťaženia
Zníženie výkonu: Dlhodobá prevádzka pri plnom zaťažení je prísne zakázaná. V strojárstve sa bežne dodržiava pravidlo 80 %. To znamená, že pre 16A predlžovací kábel by odporúčaná nepretržitá záťaž nemala presiahnuť 12,8A (približne 2940W), čo umožňuje prechodné preťaženie a odvod tepla.
Dĺžka a pokles napätia: Káble majú impedanciu, čo spôsobuje pokles napätia so zvyšujúcou sa dĺžkou. Podľa IEC 60364-5-52 by mal byť pokles napätia vo všeobecnosti menší ako 3 %. Vzorec výpočtu je: Pokles napätia ΔU = (ρ * L * I * 2) / A (ρ je rezistivita, L je dĺžka, I je prúd a A je plocha prierezu). Väčšie prenosové vzdialenosti vyžadujú väčšiu plochu prierezu.
Tepelný manažment: Predlžovacie káble by mali byť úplne vytiahnuté. Ich zvinutie vytvára indukčnosť a bráni rozptylu tepla, čo vedie k akumulácii tepla a riziku požiaru. Okolo nich treba ponechať dostatočný priestor na cirkuláciu vzduchu.
IV. Výrobný proces a kontrola kvality
Vezmite si ako príklad spoločnosť Cixi Lianou Electrical Appliance Co., Ltd., kľúčový podnik v provincii Zhejiang v Číne. Jeho výrobný proces stelesňuje vysoké priemyselné štandardy:
Proces vstrekovania
Kryty zástrčiek sa vyrábajú pomocou plne automatického vstrekovacieho lisu (upínacia sila ≥ 800T), s presnosťou teploty formy kontrolovanou na ±1°C, aby sa zabezpečila rozmerová zhoda so špecifikáciami EN 50075.
Montáž káblov
Vodiče a konektory sú spojené pomocou ultrazvukového zvárania, s hodnotami odporu o 35% nižšími ako pri mechanickom lisovaní. Výrobná linka je vybavená vysokonapäťovým testerom (1500V/60s) a testerom kontinuity uzemnenia (odpor <0,1Ω).
Systém kontroly kvality
100% test zapnutia (zaťaženie 1,25-násobkom menovitého prúdu počas 1 hodiny).
Medzi náhodné kontrolné položky patrí test tlaku gule (125 °C/1 hodina), test ohybu (10 000 cyklov) a test tepelnej odolnosti (70 °C/7 dní).
