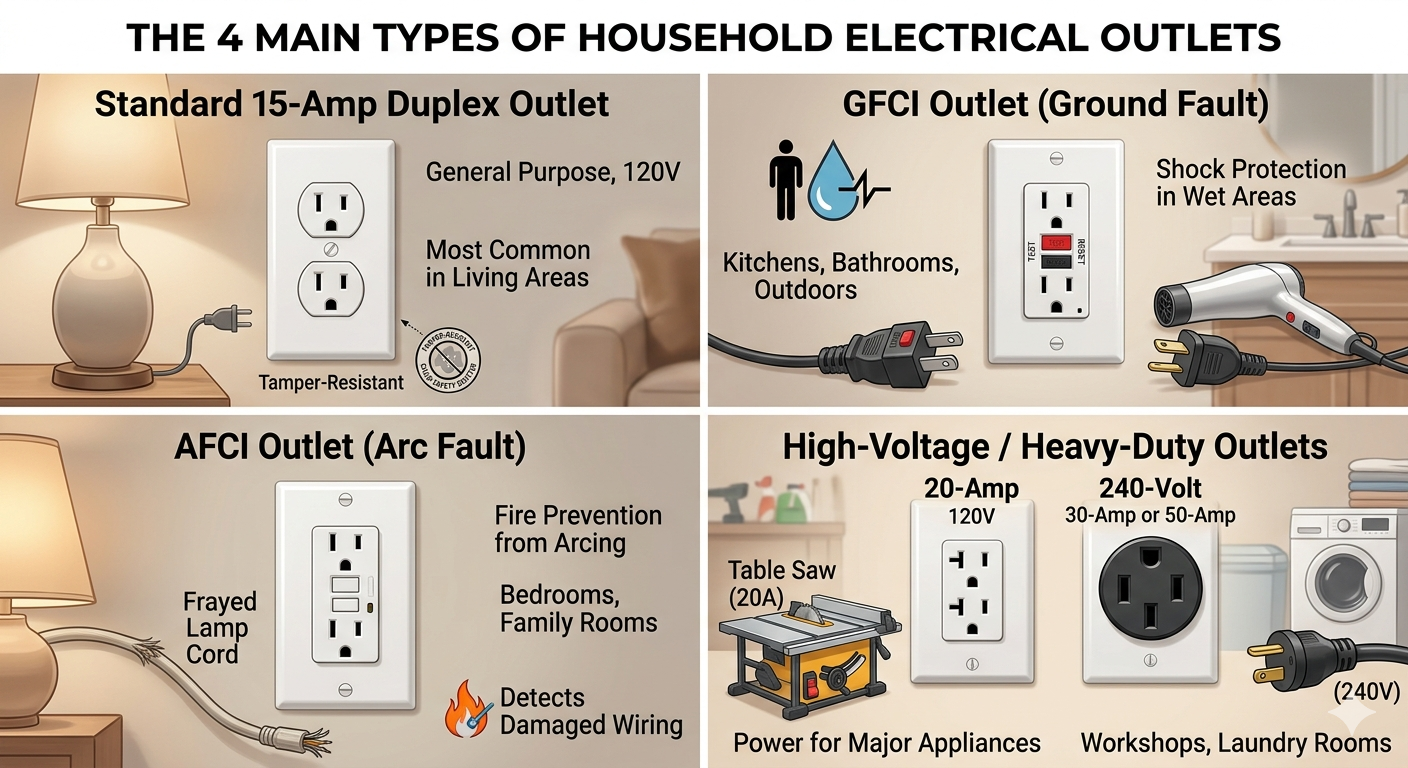

Štyri primárne typy elektrické zásuvky V moderných rezidenčných nehnuteľnostiach nájdete štandardnú 15-ampérovú duplexnú zásuvku, zásuvku prerušovača zemného obvodu (GFCI), zásuvku prerušovača obvodu oblúka (AFCI) a vysokonapäťové 20-ampérové alebo 240-voltové špeciálne zásuvky. Tieto komponenty sú základným rozhraním medzi komplexným elektroinštalačným systémom vášho domova a vašimi každodennými spotrebičmi, od smartfónov až po vysokovýkonné sušičky. Pochopenie týchto variácií nie je len otázkou pohodlia; je kritickou súčasťou elektrickej požiarnej prevencie a osobnej bezpečnosti.
1. Štandardná 15-ampérová duplexná zásuvka: Pracovný kôň pre domácnosť
Štandardné 15-ampérové duplexné zásuvky sú najrozšírenejšími zdrojmi energie v domácnostiach v Severnej Amerike, ktoré sú určené na všeobecné použitie s elektronikou s nízkym príkonom. Tieto zásuvky sú zvyčajne vybavené dvoma zvislými štrbinami a uzemňovacím otvorom v tvare písmena U, čo predstavuje evolúciu zo starších, neuzemnených návrhov s dvoma hrotmi. V typickom dome s rozlohou 1 500 štvorcových stôp môžete nájsť 40 až 60 týchto zásuviek rozmiestnených v spálňach, obývacích priestoroch a chodbách.
Primárnou funkciou týchto predajní je poskytovať konzistentné 120 voltov zásobovanie. Hoci sú spoľahlivé, chýba im sofistikovaná vnútorná logika, ktorá sa nachádza v modeloch zameraných na bezpečnosť. Moderné stavebné predpisy teraz vyžadujú, aby tieto štandardné zásuvky boli Odolné voči manipulácii (TR) . Zásuvky TR sú vybavené vnútornými uzávermi, ktoré bránia deťom vkladať cudzie predmety, ako sú sponky do vlasov alebo kľúče, čo je bezpečnostná funkcia, ktorá takmer znížila počet úrazov elektrickým prúdom u detí. 95 % od jeho povinného prijatia do Národného elektrického kódexu (NEC).
2. GFCI Outlets: Základná ochrana pre vlhké miesta
Zásuvky Ground Fault Circuit Interrupter (GFCI) sú špecializované bezpečnostné zariadenia navrhnuté tak, aby zabránili smrteľným úrazom elektrickým prúdom okamžitým prerušením napájania, keď sa zistí porucha uzemnenia. Zásuvky GFCI, ktoré sa dajú identifikovať pomocou tlačidiel „Test“ a „Reset“, sú povinné v oblastiach, kde sa pravdepodobne stretáva voda a elektrina, ako sú kúpeľne, kuchyne, práčovne a vonkajšie priestory.
Technológia GFCI je neuveriteľne presná. Neustále monitoruje rovnováhu elektrického prúdu pohybujúceho sa obvodom. Ak tečie prúd von horúceho drôtu sa líši od prúdu vracajúceho sa cez neutrálny drôtom čo najmenej 4 až 6 miliampérov , zariadenie predpokladá, že elektrina uniká na zem (možno cez ľudské telo) a zakopne vo vnútri 1/30 sekundy . Táto rýchla reakcia je rozdielom medzi miernym brnením a smrteľnou srdcovou príhodou.
3. AFCI Outlets: The Shield Against Electrical Fires
Zásuvky Arc Fault Circuit Interrupter (AFCI) sú pokročilé elektronické komponenty navrhnuté tak, aby zisťovali nebezpečné elektrické oblúky a odpájali napájanie, aby sa zabránilo štrukturálnym požiarom. Zatiaľ čo GFCI chránia ľudí pred otrasom, AFCI chránia konštrukciu pred tepelnými rizikami spôsobenými poškodeným vedením, uvoľnenými spojmi alebo prepichnutými káblami za stenami.
K elektrickému oblúku dochádza, keď elektrina preskočí cez neúmyselnú medzeru a vytvára intenzívne teplo - často presahujúce 10 000 stupňov Fahrenheita -ktoré môžu ľahko zapáliť okolitú izoláciu alebo drevené rámy. The Komisia pre bezpečnosť spotrebných výrobkov (CPSC) odhaduje, že technológia AFCI by mohla zabrániť viac ako 50 % elektrických požiarov, ktoré sa každoročne vyskytujú v domácnostiach. Tieto zásuvky používajú digitálne spracovanie signálu na rozlíšenie medzi „normálnym“ oblúkom (ako je iskra, keď zapnete vypínač) a „nechceným“ nebezpečným oblúkom spôsobeným rozstrapkaným káblom.
4. Vysokonapäťové a 20-ampérové špeciálne zásuvky
Vysokonapäťové 240-voltové a 20-ampérové zásuvky sú vyhradené napájacie body určené pre energeticky náročné spotrebiče, ktoré by preťažili štandardný obvod. 20-ampérovú zásuvku môžete rozlíšiť podľa malého horizontálneho „T“ slotu na neutrálnej strane, zatiaľ čo 240-voltové zásuvky sú oveľa väčšie a majú jedinečné konfigurácie hrotov (často kruhové alebo s tromi veľkými šikmými čepeľami).
Tieto zásuvky nie sú zameniteľné so štandardnou elektronikou. A 20-ampérová zásuvka sa zvyčajne nachádza v kuchyniach alebo dielňach na manipuláciu s elektrickým náradím a vysokovýkonnými mixérmi. na druhej strane 240-voltové zásuvky sú vyhradené pre hlavné spotrebiče, ako sú elektrické sušičky, sporáky a centrálne klimatizačné jednotky. Pretože tieto spotrebiče odoberajú značné množstvo prúdu — často medzi 30 až 50 ampérov —vyžadujú hrubšie vodiče (zvyčajne 10- alebo 8-gauge), aby zvládli záťaž bez prehriatia.
Porovnávacia analýza typov výstupov
Aby ste lepšie pochopili, ktorá zásuvka je potrebná pre konkrétne scenáre, nasledujúca tabuľka porovnáva primárne charakteristiky a typické aplikácie štyroch diskutovaných typov zásuviek.
| Typ výstupu | Napätie/prúd | Primárny úžitok | Bežné miesta |
|---|---|---|---|
| Štandardný duplex | 120V / 15A | Všeobecná pomôcka | Spálne, obývačky |
| GFCI | 120V / 15A-20A | Prevencia šoku | Kuchyne, kúpeľne, exteriéry |
| AFCI | 120V / 15A-20A | Požiarna prevencia | Spacie priestory, rodinné izby |
| Vysoké napätie/20A | 120V-240V / 20A-50A | Vysoká nosnosť | Práčovňa, kuchyňa, dielňa |
Porovnanie 4 typov elektrických zásuviek na základe napätia, bezpečnostných prvkov a umiestnenia.
Význam dizajnu odolného voči neoprávnenej manipulácii (TR).
Technológia odolná voči neoprávnenej manipulácii je v moderných predajniach nesporným bezpečnostným prvkom, ktorý výrazne znižuje riziko zabitia elektrickým prúdom v detstve. Tieto zásuvky vyzerajú identicky ako štandardné zásuvky, ale obsahujú pružinové uzávery.
Uzávery sa otvárajú iba vtedy, keď sa na obe štrbiny súčasne pôsobí rovnakým tlakom – čo sa stane, keď je vložená štandardná zástrčka. Ak sa dieťa pokúsi vložiť jeden predmet, napríklad kancelársku sponku, okenice zostanú zatvorené. Podľa údajov z Národná asociácia požiarnej ochrany (NFPA) , približne 2 400 detí každý rok utrpia silné otrasy a popáleniny v dôsledku vkladania predmetov do zásuviek. Rozšírený prechod na predajne TR je najefektívnejším riešením tohto nebezpečenstva, ktorému sa dá predísť.
Kedy inovovať svoje domáce zásuvky
Majitelia domov by mali zvážiť modernizáciu svojich zásuviek, ak narazia na blikajúce svetlá, vyblednuté čelné dosky alebo ak bol dom postavený pred polovicou sedemdesiatych rokov a stále používa neuzemnené zásuvky s dvoma hrotmi. Moderné spotrebiče a elektronika vyžadujú stabilné uzemnenie na ochranu citlivých vnútorných obvodov.
- Odfarbenie: Zožltnutie alebo stopy popálenia na výstupe naznačujú vnútorné prehriatie a predstavujú značné riziko požiaru.
- Uvoľnené zástrčky: Ak šnúry ľahko vypadnú zo zásuvky, vnútorné kontakty sú opotrebované, čo môže spôsobiť iskrenie.
- Neuzemnené zásuvky: Pre bezpečnosť moderného notebooku a televízora je nevyhnutná výmena dvoch zásuviek za GFCI (s označením „No Equipment Ground“) alebo prepojenie na úplné uzemnenie.
Často kladené otázky (FAQ)
Môžem použiť 15-ampérové zariadenie v 20-ampérovej zásuvke?
Áno, je úplne bezpečné zapojiť štandardné 15-ampérové zariadenie do 20-ampérovej zásuvky, pretože zariadenie „vytiahne“ len toľko elektriny, koľko potrebuje. 20-ampérové hodnotenie sa vzťahuje na kapacita zásuvky, nie množstvo prúdu, ktorý tlačí do zariadenia.
Aký je rozdiel medzi GFCI a AFCI?
Základný rozdiel je v tom, že GFCI chráni ľudí pred šokom, zatiaľ čo AFCI chráni dom pred požiarom. GFCI detekujú úniky prúdu do zeme, zatiaľ čo AFCI detekujú nebezpečné elektrické iskrenie (oblúky).
Ako často by som mal testovať svoje zásuvky GFCI?
Odborníci na elektrickú bezpečnosť odporúčajú testovať zásuvky GFCI raz za mesiac stlačením tlačidla "Test". Ak tlačidlo "Reset" nevyskočí, vnútorný bezpečnostný mechanizmus zlyhal a zásuvka by sa mala okamžite vymeniť.
Prečo majú niektoré predajne zelené svetlo?
Zelené svetlo na zásuvke GFCI alebo AFCI zvyčajne znamená, že zariadenie je napájané a funkcia automatického testu úspešne prebehla. Ak sa kontrolka rozsvieti načerveno alebo zhasne, signalizuje to vypnutie alebo poruchu zariadenia.
Záver: Investícia do elektrickej integrity
Pochopenie 4 typov elektrických zásuviek je prvým krokom k udržaniu bezpečného a efektívneho moderného domova. Či už je to ochrana proti otrasom GFCI, protipožiarna ochrana AFCI alebo vysokovýkonná 240-voltová zásuvka, každá plní špecifickú a životne dôležitú úlohu. Zabezpečením, že váš dom je vybavený správnym hardvérom pre správne umiestnenie, nielenže dodržiavate bezpečnostné predpisy, ale poskytujete aj bezpečné prostredie pre vašu rodinu a vašu drahú elektroniku.
Vždy si pamätajte, že aj keď je výmena čelného panela zásuvky jednoduchá domáca úloha, úpravu skutočného zapojenia alebo inštaláciu nových obvodov by mal vždy vykonať licencovaný elektrikár aby sa zabezpečilo splnenie všetkých miestnych stavebných predpisov a bezpečnostných noriem.
